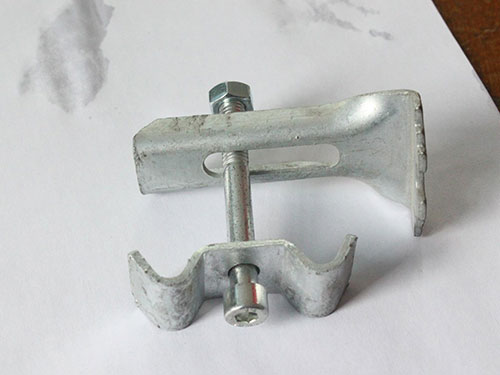

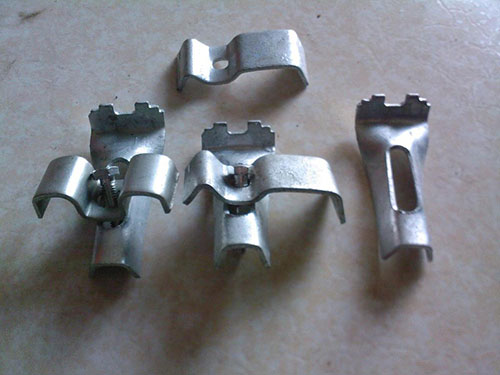

A型:由一块带双钩的上压板,一块带齿的下压板和一支M8的内六角螺栓组成。
B型:由一块带双钩的上压板(其中一个钩可将相邻的两块钢格板括在一起),一块带齿的下压板和一支>M8的内角螺栓组成。

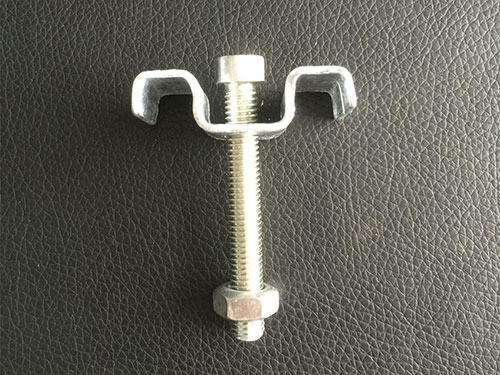

C型:由一块带双钩的上压板和一支可焊接在支撑构件上的M8的六角头螺栓组成。
钢格板安装夹是用钢板经过机器折弯,打孔之后做成的,夹结实经用,安装简便,镀锌后的安装夹美观牢固,且不易生锈,能够很好的固定安装夹。
钢格板的安装可用焊接固定和安装夹固定两种方法。焊接固定适用于长久不需拆卸的部位,如设备周围平台,而采用安装夹具有不破坏锌层及拆卸方便的特点。
安装夹适用于各种系列的钢格板,由上卡、下卡和M8螺栓组成。焊接固定的方法是:在钢格板每个角第一根扁钢上,焊缝长不小于20mm,高不小于3mm的角焊。
安装夹固定的方法是:每块板至少采用四套安装夹,对跨距较大的板块在可利用的支承物上多安装几个。
